什么是PG光学研磨


1.光学研磨(PG)是现在流行的一种精密机械加工模式,主要用于加工冲模等精密设备中的关键零件,适合高硬度材料的成型研磨。PG光学研磨是一种通常应用于高速模具零件上的精密加工方式,根据工件大小通过投影机进行放大20-50倍投影在屏幕上再进行加工,公差能保证在0.002mm以内。

2.PG光学研磨适合加工的工件

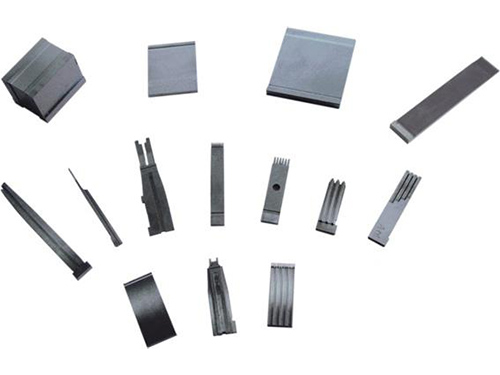

高硬度工件:(HRA)88-96,例如材质为钨钢件或硬质合金的工件,偶尔也加工一些高速钢工件。一般加工连接器冲模用刀口及冲头,端子,精密的半行程冲子,下模入块和脱料板入子等之类的工件。
表面粗糙度:RZ~~0.2um / F1.0mm/min
工件热变位:<=2um
3.PG光学投影研磨机参数
下面就讲解一下PG光学投影研磨机的参数,深入了解PG光学研磨加工是什么。参数光学投影研磨机又名PG(Profile Grinder),比较有名的光学投影研磨机品牌是日本原产的WASINO。WASINO GLS-5T CNC光学投影研磨机,其主轴最高转速可达到30000转,上下行程最大为110mm,上下行程速度最高为400次/mm,加工的精度在±0.002mm以內,其机台的最小尺寸单边为0.0001mm,加工的最小內R角为R0.03.外R角为R0.02,   加工异形冲子最薄处可达到0.06mm.其加工的沟槽宽度/深度=1/2左右。PG光学研磨
